14нж19п
Клапан запорный 14нж19п (У26166-006)
DN 6 мм; PN 23 кгс/см2; ТУ 26-07-024-76
Клапаны изготавливаются с ниппелями под приварку.
Уплотнение в затворе — фторопласт-4.
Герметичность затвора по ГОСТ 9544-93, класс А.
Уплотнение шпинделя — сильфонное.
Направление подачи среды — под золотник.
Управление клапана ручное — маховиком.

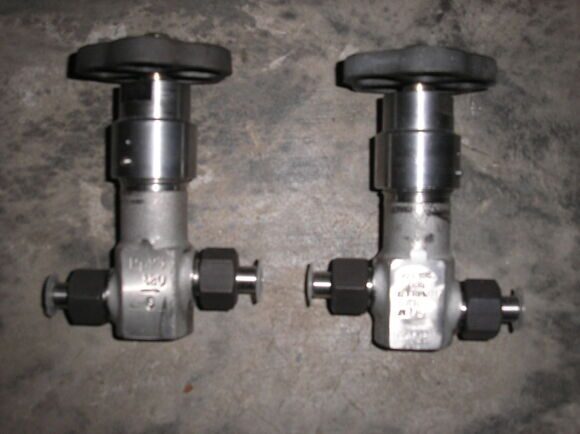

Фото клапана 14нж19п Ду6
ОСНОВНЫЕ РАЗМЕРЫ, мм
| Усл. проход DN | Размеры | Масса кг | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0 | L1 | L2 | H | h | h1 | h2 | D | d | d1 | d2 | S | ||
| 6 | 80 | 70 | 102 | 120 | 28 | 10 | 12 | 25 | 6 | 13 | 10 | M8 | 1,2 |
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ
| № поз. | Наименование | Материал |
|---|---|---|
| 1 | Маховик | Чугун серый |
| 2 | Втулка резьбовая | Бронза |
| 3 | Шпиндель | Сталь 12Х18Н10Т |
| 4 | Крышка | Сталь 14Х17Н2 |
| 5 | Корпус | Сталь 12Х18Н10Т |
| 6 | Кольцо уплотнительное | Фторопласт |
| 7 | Втулка направляющая | Сталь 12Х18Н10Т |
| 8 | Сильфон | Сталь 12Х18Н10Т |
| 9 | Ниппель | Сталь 12Х18Н10Т |
| 10 | Прокладка | Фторопласт |
| 11 | Гайка накидная | Сталь 14Х17Н2 |
ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ
| Усл. обознач. | 14нж19п |
|---|---|
| Рабочая среда | Среды, по отношению к которым применяемые материалы коррозионностойки |
| Темпе- ратура рабочей среды |
до +80°С |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
| Минимальная температура окружающего воздуха | -40°С |
| Обл. приме- нения |
Нефтепереработка, химическая и др. отрасли |
НОМЕНКЛАТУРА КЛАПАНОВ
| Обознач. изд-я | Усл. обознач. | DN мм | Мате- риал корпуса | Управ- ление | Присоед. к трубо- проводу | Обл. приме- нения | Код ОКП |
|---|---|---|---|---|---|---|---|
| У 26166 006 | 14нж19п | 6 | 12Х18Н10Т | ручное | Под приварку | Темпе- ратура рабочей среды +80°С |
37 4211 9615 09 |
